Vous souhaitez réhabiliter un appartement, une maison ou un immeuble entier ? Vous souhaitez faire construire une extension ? une passerelle entre 2 bâtiments existants ? Dans tous ces cas de figure, vous avez besoin de plans de l’existant : plans de façades, plans de niveaux et plans de coupes.

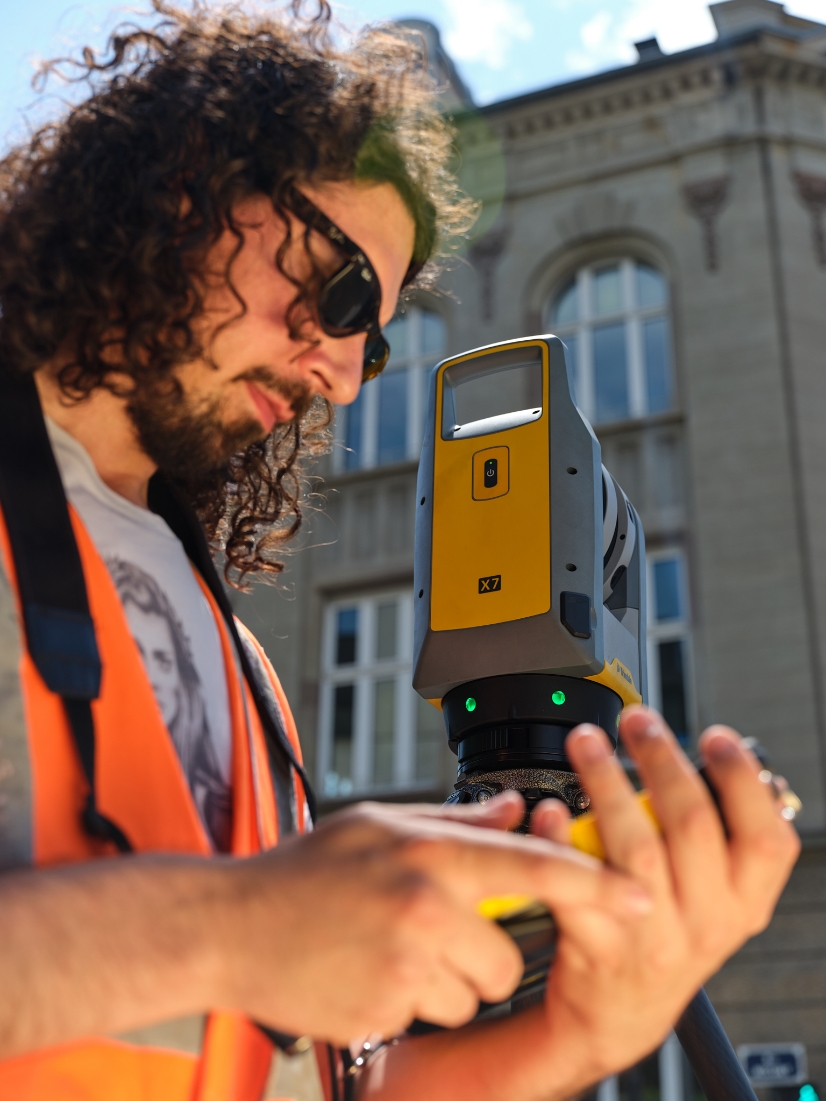

Les relevés de bâtiments sont réalisés par lasergrammétrie.

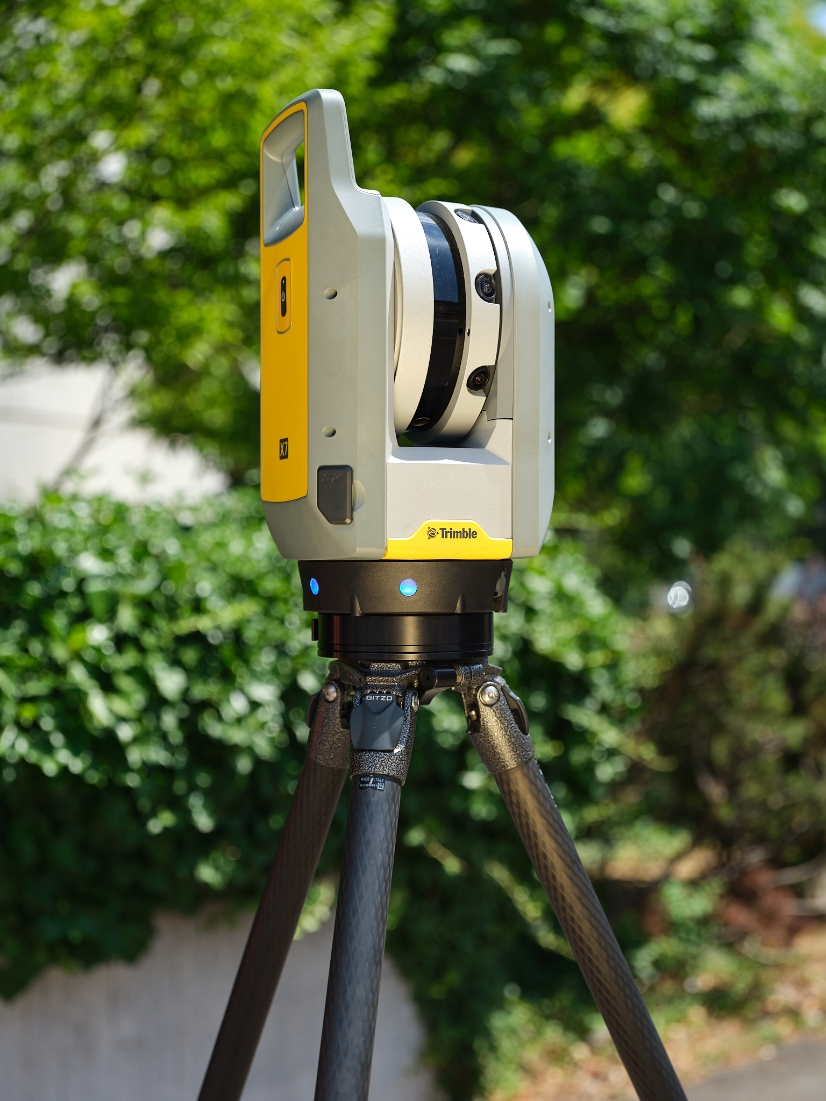

Cette technique consiste à utiliser un scanner 3D pour acquérir de manière rapide, automatique et sans contact les coordonnées tridimensionnelles d’un objet. On obtient alors un nuage de points qui est un « clone numérique » de l’objet réel. Il s’agit d’un changement de philosophie par rapport à la topographie classique. En effet, il ne s’agit plus de relever les points caractéristiques d’un bâtiment mais de le relever dans sa globalité.
Les nuages de points obtenus grâce aux scanners sont assemblés, nettoyés et segmentés à l’aide de logiciels spécialisés dans le traitement de nuages de points. Les plans sont ensuite dessinés sous AutoCAD grâce au logiciel As-Built et livrés au format *.dwg et *.pdf.
Modélisation 3D – BIM (Building Information Modeling)

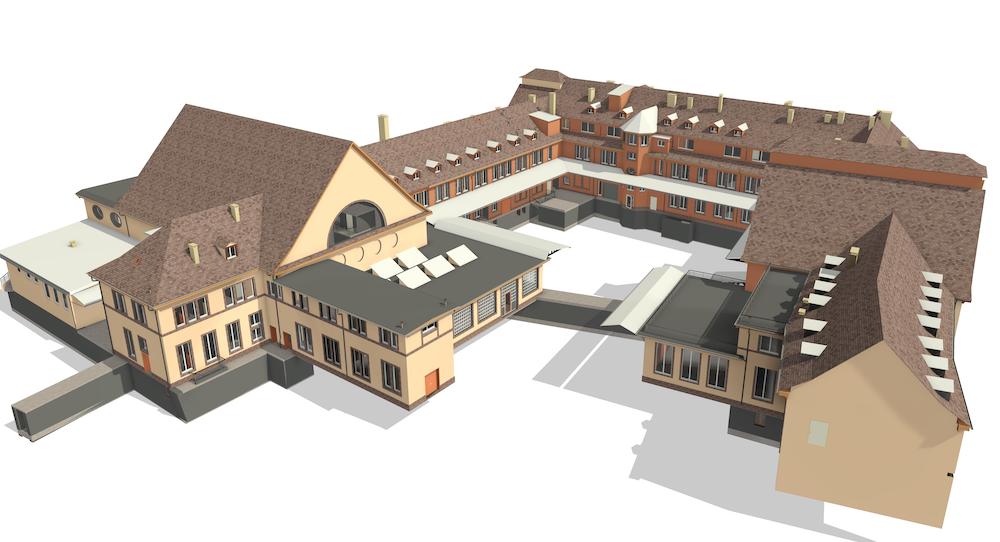

Notre cabinet est en mesure de vous fournir une modélisation 3D de votre bâtiment sous forme d’une maquette BIM.
Pour cela, le nuage de points du bâtiment, obtenu par lasergrammétrie, est exploité dans le logiciel REVIT et grâce au module As-Built pour Revit.
La maquette 3D du bâtiment, qui pourra être exploitée directement par l’architecte ou le gestionnaire du bâtiment, offre plusieurs avantages :

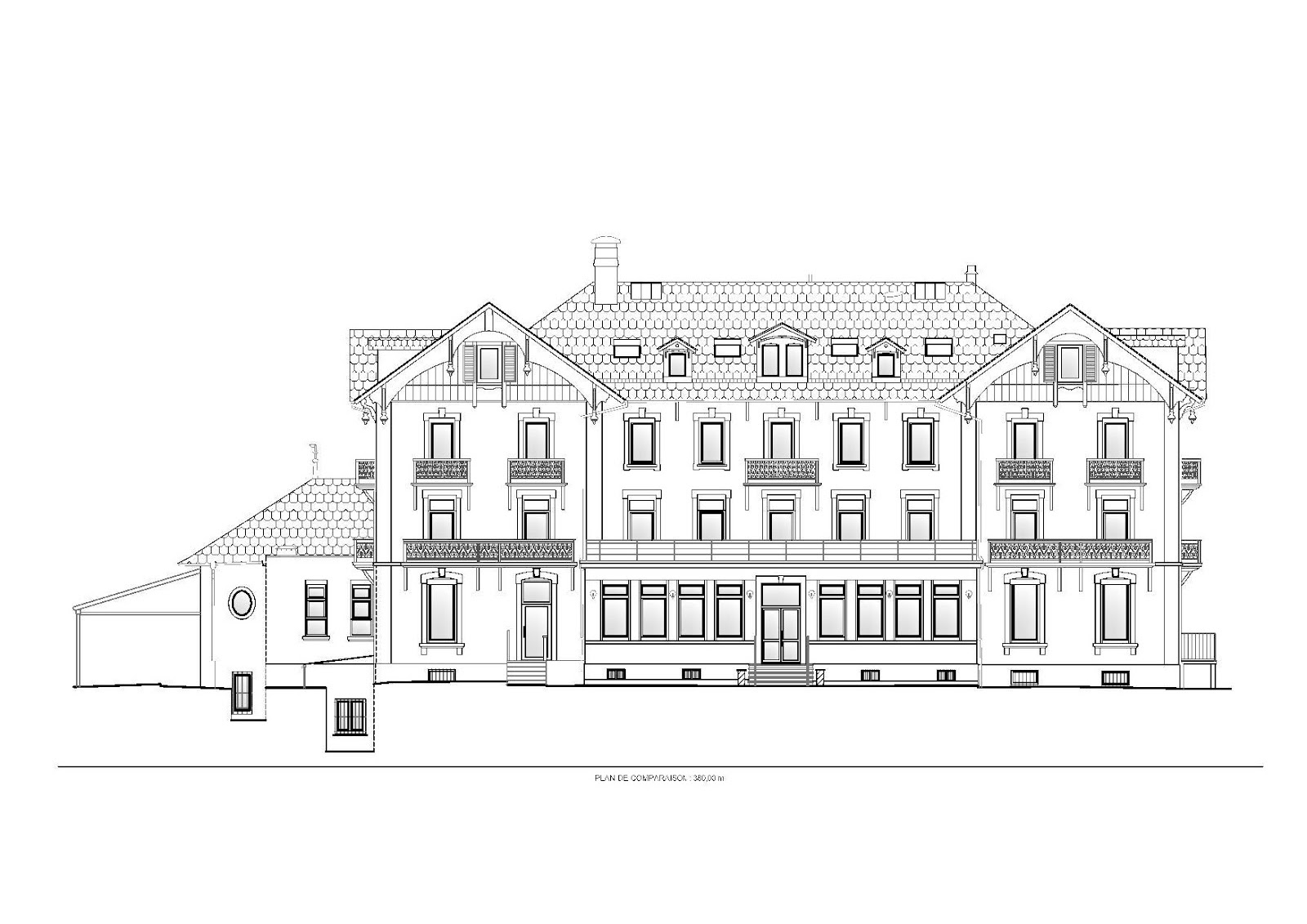

Plan de façade :
Le plan de façade permet d’apprécier l’aspect architectural de la construction. Les éléments représentés sont : les ouvertures, les volets, les détails architecturaux (modénatures, lambrequins.), les débords de toit, la toiture, les cheminées …

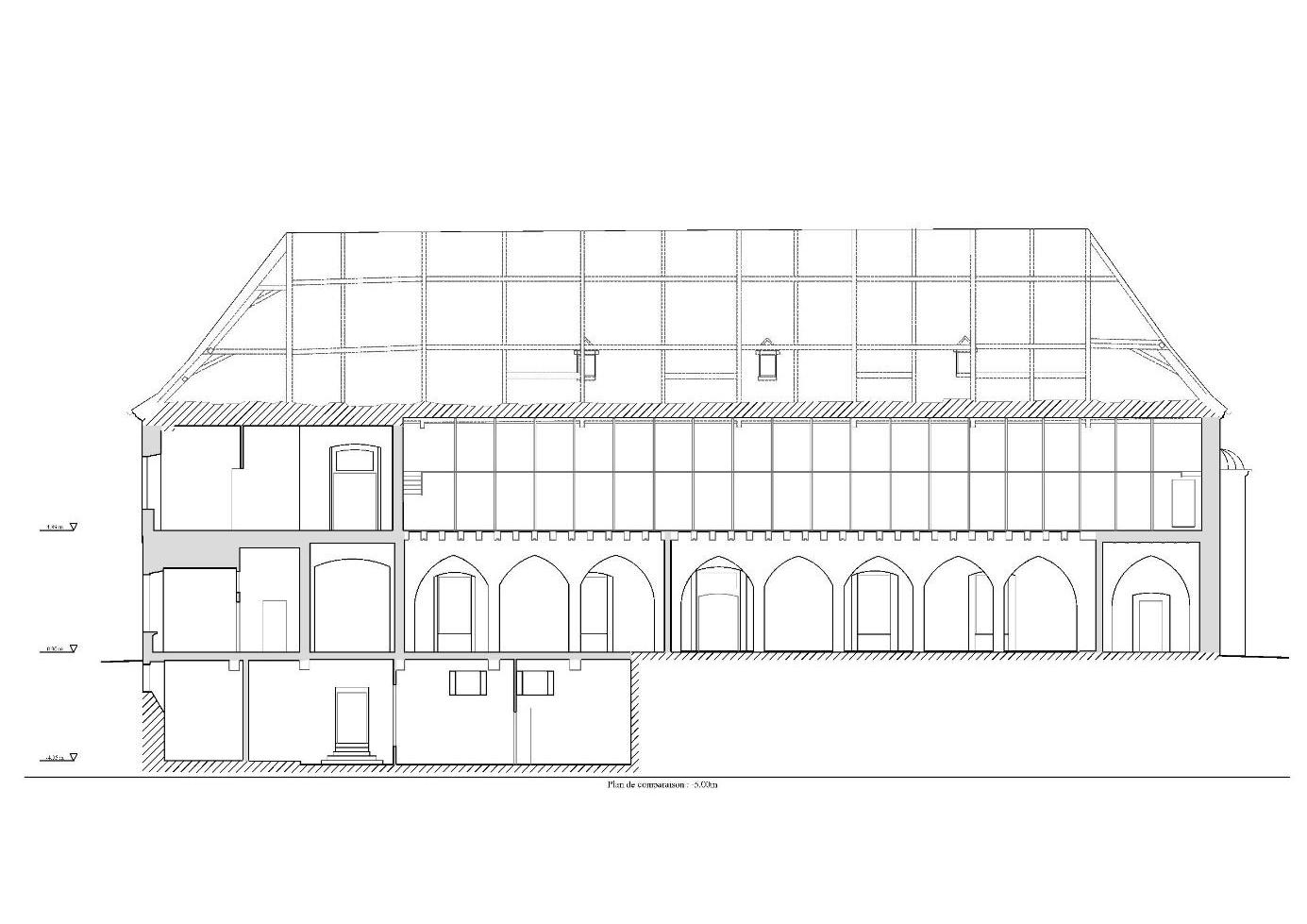

Plan de coupe :
Le plan de coupe représente le bâtiment coupé selon un plan vertical. Il permet de comprendre la structure du bâtiment : épaisseur des murs, des cloisons, des dalles, hauteurs de chaque pièce… Ce plan fait apparaitre les cotes de hauteur à l’égout, au faitage ainsi que le niveau de chaque dalle.
